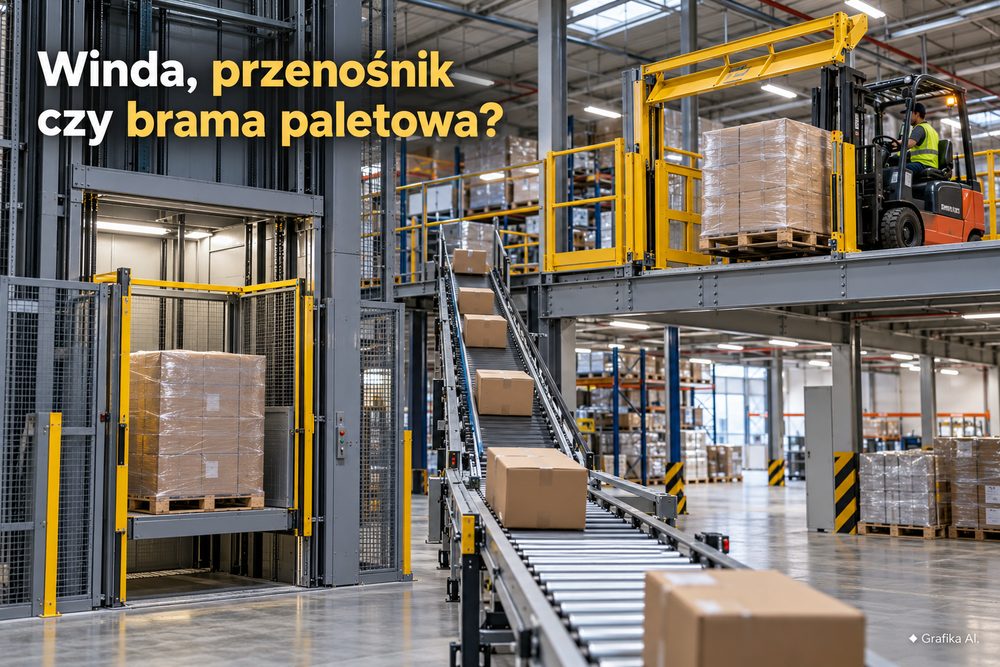

Transport towarów na antresolę trzeba zaplanować jeszcze przed wyznaczeniem miejsca na schody, regały i stanowiska kompletacji. Winda towarowa, przenośnik i brama paletowa rozwiązują bowiem różne problemy. Winda samodzielnie podnosi ładunki, przenośnik zapewnia regularny przepływ produktów, a brama paletowa umożliwia bezpieczny przeładunek z wykorzystaniem wózka widłowego. Źle dobrany system szybko staje się wąskim gardłem magazynu. Przy wyborze liczą się przede wszystkim masa i gabaryty ładunków, liczba transportów na godzinę, wysokość antresoli oraz dostępna przestrzeń manewrowa.
Winda towarowa – gdy trzeba podnosić ciężkie i zróżnicowane ładunki
Winda towarowa sprawdza się w magazynach, w których między poziomami przemieszczane są palety, ciężkie pojemniki, części maszyn lub towary o nieregularnych wymiarach. Ładunek umieszcza się na platformie albo w kabinie, a mechanizm elektryczny lub hydrauliczny przenosi go na poziom antresoli. Transport odbywa się bez konieczności podnoszenia całej palety wózkiem widłowym na wysokość kondygnacji.
Przykładowo magazyn części technicznych obsługuje 20 palet na zmianę, każda o masie do 700 kg. Przy różnorodnym asortymencie i nieregularnych dostawach rozsądny będzie dźwig towarowy o udźwigu 1000 kg, pod warunkiem że jego platforma pomieści rzeczywiste gabaryty ładunków i stosowane urządzenia przeładunkowe. Paleta EUR ma wymiary 1200 × 800 mm, ale ładunek często wystaje poza jej obrys. Sam wymiar palety nie wystarczy zatem do dobrania kabiny.
Trzeba również obliczyć przepustowość. Jeśli pełny cykl obejmujący załadunek, przejazd, rozładunek i powrót trwa 3 minuty, urządzenie wykona teoretycznie 20 cykli na godzinę. W praktyce dochodzą oczekiwanie na operatora, manewrowanie i przestoje. Nie należy więc projektować magazynu przy założeniu wykorzystania 100% teoretycznej wydajności windy.
Najważniejsze kryteria wyboru windy:
- Udźwig: powinien uwzględniać najcięższy ładunek oraz masę wyposażenia transportowanego na platformie, jeżeli jego obecność jest dopuszczona przez producenta.
- Wymiary użytkowe: muszą odpowiadać największej jednostce ładunkowej, a nie tylko standardowej palecie.
- Wysokość podnoszenia: determinuje konstrukcję urządzenia, prowadnic i wymagania montażowe.
- Czas cyklu: decyduje o liczbie palet, które można przemieścić podczas najbardziej intensywnej godziny pracy.
- Warunki zabudowy: wymagają sprawdzenia posadzki, miejsca na konstrukcję, stref załadunku i zabezpieczeń drzwi przystankowych.
Największą zaletą windy jest niezależność od wózka widłowego zdolnego obsługiwać górny poziom. Wadą pozostaje transport porcjowy – kolejne ładunki muszą czekać na zakończenie cyklu. Przy kilkudziesięciu paletach w krótkim oknie czasowym jedna winda może powodować kolejki.
Istotne są też formalności. W Polsce dźwigi towarowe podlegają dozorowi technicznemu. Przed uruchomieniem urządzenia objętego dozorem pełnym lub ograniczonym trzeba przejść właściwą procedurę UDT i uzyskać wymaganą decyzję zezwalającą na eksploatację. Należy również przewidzieć konserwację i okresowe badania zgodnie z kategorią urządzenia. Winda przeznaczona wyłącznie do towarów nie służy do przewożenia pracowników.
To rozwiązanie ma sens przy ciężkich ładunkach i regularnym, ale niekoniecznie ciągłym transporcie. Jeśli jednak magazyn przenosi głównie niewielkie kartony, a ruch odbywa się niemal bez przerwy, bardziej odpowiedni będzie przenośnik.
Przenośnik – do szybkiego transportu kartonów i powtarzalnych jednostek
Przenośnik magazynowy najlepiej wykorzystuje się tam, gdzie towary mają zbliżone wymiary, a ich przepływ między poziomami jest stały. System może składać się z odcinków rolkowych, taśmowych, spiralnych lub pionowych. W zależności od konstrukcji ładunek przemieszcza się po torze pochyłym, spiralnym albo na platformach transportowych pracujących w obiegu.
Dobrym przykładem jest magazyn e-commerce, w którym na antresoli odbywa się kompletacja zamówień, a pakowanie i wysyłka znajdują się na parterze. Pracownicy przygotowują 600 kartonów na godzinę. Przenośnik spiralny pozwala kierować przesyłki bezpośrednio do dolnej strefy, bez oczekiwania na windę i ręcznego przenoszenia po schodach.
Wydajność należy policzyć na podstawie prędkości transportu oraz odstępów między opakowaniami. Przy prędkości taśmy 12 m/min i kartonach o długości 400 mm, rozdzielonych odstępami 200 mm, teoretyczna przepustowość wynosi:
12 000 mm ÷ 600 mm = 20 kartonów/min, czyli 1200 kartonów/godz.
Przy założeniu 70% wykorzystania daje to około 840 kartonów na godzinę. To przykład obliczeniowy, nie gwarancja wydajności konkretnego urządzenia. Rzeczywisty wynik ograniczają również tempo podawania, odbiór produktów, sterowanie i zatrzymania linii.
Przenośnik ma jednak swoje kaprysy. Zgniecione kartony, wystające folie stretch i niestabilne pojemniki powodują zacięcia, szczególnie na zakrętach oraz przejściach między odcinkami. Dlatego przed zakupem trzeba sprawdzić najmniejszy i największy produkt, jego masę, sztywność podstawy oraz zachowanie podczas jazdy.
Są też ważne różnice konstrukcyjne. Spirala napędzana może transportować kartony w górę lub w dół, natomiast spirala grawitacyjna służy do kontrolowanego opuszczania odpowiednio dobranych ładunków. Ten drugi wariant ogranicza zużycie energii, lecz nie zastąpi transportu w obu kierunkach.
Wybór przenośnika jest uzasadniony, kiedy:
- przepływ wynosi setki kartonów na godzinę i odbywa się przez znaczną część zmiany;
- jednostki ładunkowe mają przewidywalne wymiary i masę;
- możliwe jest wydzielenie stałej trasy transportowej;
- stanowiska kompletacji i odbioru można połączyć z systemem bez dodatkowych przeładunków.
Przenośnik nie jest natomiast dobrym wyborem do sporadycznego transportu palet o różnych gabarytach, jeśli wymagałoby to budowy kosztownej instalacji specjalistycznej.
Do kosztów inwestycji trzeba doliczyć nie tylko samą konstrukcję, lecz również sterowanie, czujniki, osłony, zabezpieczenia przed dostępem do stref niebezpiecznych i integrację z pozostałymi urządzeniami. Oszczędność na automatyce bywa pozorna: zatrzymanie jednego odcinka może zablokować cały strumień przesyłek.
Brama paletowa – ekonomiczny przeładunek, ale nie samodzielne urządzenie transportowe
Brama paletowa to rozwiązanie dla magazynów, w których dostępny jest wózek widłowy o odpowiedniej wysokości podnoszenia. Jej podstawowym zadaniem nie jest unoszenie towaru, lecz zabezpieczenie otworu przeładunkowego na krawędzi antresoli.
W praktyce najlepiej sprawdzają się bramy z dwiema sprzężonymi barierami. Gdy wózek odkłada paletę od strony hali, bariera od strony pracowników jest zamknięta. Po odstawieniu ładunku mechanizm zmienia położenie zabezpieczeń: zamyka krawędź antresoli i pozwala pracownikowi odebrać paletę od wewnątrz. Otwarta strefa przeładunku nie powinna jednocześnie udostępniać niezabezpieczonej krawędzi osobom pracującym na antresoli.
Wyobraźmy sobie magazyn opakowań, w którym na górny poziom trafia 10–15 palet podczas jednej zmiany. Wózek widłowy i tak obsługuje dostawy na parterze, a antresola znajduje się na wysokości 3,2 m. Jeśli wózek ma wystarczający udźwig resztkowy na tej wysokości i odpowiednie warunki manewrowania, brama paletowa będzie zwykle prostszym rozwiązaniem niż montaż osobnej windy.
Nie można jednak pominąć wpływu ciężkich palet na konstrukcję. Projektując antresole magazynowe, należy uwzględnić nie tylko obciążenie użytkowe pomostu, ale również lokalne naciski od palet, kół wózka paletowego oraz obciążenia działające w strefie przeładunku.
Przykładowo paleta z towarem waży 900 kg, a ręczny wózek paletowy 80 kg. Razem daje to 980 kg, czyli około 9,6 kN obciążenia statycznego. Nie oznacza to jednak równomiernego rozłożenia ciężaru na całej powierzchni. Znaczna część siły może działać miejscowo przez niewielkie koła wózka, co trzeba uwzględnić podczas obliczeń konstrukcji i doboru poszycia.
Przy bramie trzeba sprawdzić trzy podstawowe warunki:
- Geometria przeładunku: szerokość, głębokość i wysokość użytkową bramy w odniesieniu do całej palety z ładunkiem.
- Parametry wózka widłowego: rzeczywisty udźwig na wymaganej wysokości i przy konkretnym środku ciężkości ładunku, zgodnie z diagramem udźwigu.
- Bezpieczeństwo pracowników: sposób blokowania dostępu do krawędzi, odporność zabezpieczeń oraz możliwość odbioru palety bez wchodzenia w niezabezpieczoną strefę.
Brama wymaga również miejsca na ruch mechanizmu. Niektóre konstrukcje potrzebują wolnej przestrzeni nad paletą lub za stanowiskiem odkładczym. To częsty problem przy modernizacji już wyposażonej antresoli, gdy regały ustawiono zbyt blisko otworu.
Brama paletowa nie zastępuje windy, gdy wózek nie może bezpiecznie podnieść ładunku na wymagany poziom, transport odbywa się w miejscu niedostępnym dla wózków albo trzeba przenosić towar bez udziału operatora. Przy intensywnym przepływie ograniczeniem staje się również dostępność wózka i czas każdorazowego manewru.
Najrozsądniej zacząć od pomiarów, a nie zamawiania wyposażenia. Przez jedną pełną zmianę należy policzyć transporty między poziomami, odnotować maksymalną masę i gabaryty ładunków oraz godzinę największego natężenia pracy. Następnie trzeba zweryfikować nośność antresoli i możliwości wózków. Dopiero te dane pozwalają zdecydować: winda do ciężkich i zróżnicowanych ładunków, przenośnik do stałego strumienia kartonów czy brama paletowa do przeładunku obsługiwanego wózkiem widłowym. Najdroższy błąd to zakup urządzenia na podstawie średniej liczby palet, bez sprawdzenia obciążenia w szczycie.
FAQ – najczęstsze pytania o transport towarów na antresolę
Czy brama paletowa może zastąpić windę towarową?
Tak, pod warunkiem że wózek widłowy bezpiecznie obsłuży wymaganą wysokość, masę i gabaryty ładunku. Sama brama nie podnosi towarów.
Jaki udźwig windy wybrać do transportu europalet?
Dla ładunków o masie do 800 kg często rozważa się urządzenie o udźwigu 1000 kg. Ostateczny dobór zależy również od wyposażenia przeładunkowego, wymiarów platformy i warunków załadunku.
Czy przenośnik nadaje się do transportu palet?
Tak, istnieją przenośniki paletowe, również pionowe. Wymagają jednak odpowiednio zaprojektowanych napędów, prowadzenia i zabezpieczeń. Do małej liczby palet zwykle bardziej uzasadniona jest winda lub brama paletowa.
Czy winda towarowa wymaga odbioru UDT?
Dźwigi towarowe podlegają dozorowi technicznemu. Zakres formalności, badań i wymaganych decyzji zależy od klasyfikacji urządzenia oraz właściwej formy dozoru.
Co jest najtańsze przy niewielkiej liczbie transportów?
Jeżeli magazyn posiada odpowiedni wózek widłowy, zazwyczaj najprostsza inwestycyjnie jest brama paletowa. Trzeba jednak uwzględnić koszt zabezpieczeń, montażu, ewentualnego wzmocnienia pomostu i pracy operatora.
Czy można zamontować system transportowy na istniejącej antresoli?
Tak, ale wcześniej należy sprawdzić dokumentację konstrukcyjną, dopuszczalne obciążenia, dostępne miejsce i sposób mocowania urządzeń. Sam fakt, że antresola utrzymuje składowane palety, nie oznacza, że wytrzyma dodatkowe obciążenia od urządzeń transportowych.
